波纹片生产线厂家

您的当前位置: 首 页 >> 产品中心 >> 全新波纹片生产线

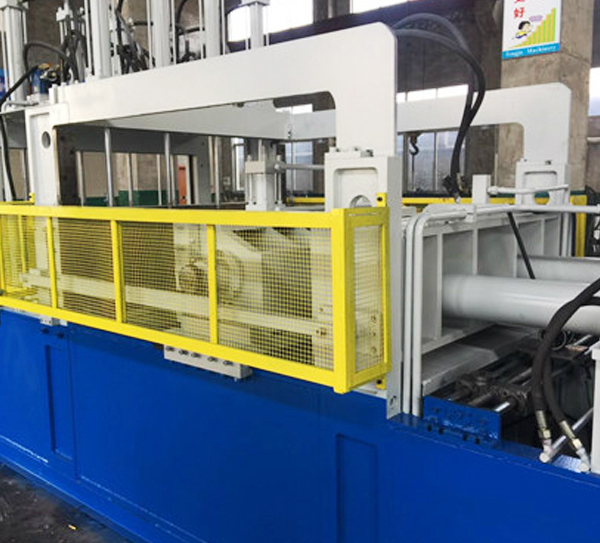

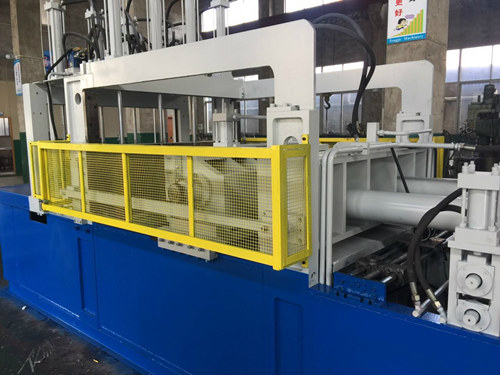

波纹片生产线厂家

  • 所属分类:全新波纹片生产线

  • 点击次数:
  • 发布日期:2020/06/09
  • 在线询价
  • 详细介绍

3,产品的主要技术参数

原材料材质SPCC,ST12,ST13,ST14冷轧板

波翅宽度300-1300mm

波翅高度50-390mm

波翅加强筋槽数限制数量2个(根据用户需要)

波翅节距45≤mm

波纹板材厚度1.0-1.75mm

波翅节距误差±0.25mm

成型及焊接速度3~4波/分钟

波翅内腔缝隙6mm

设备总功率约45kW(含两台焊机)

设备总重量约20T

气源气压0.8Mpa

耗气量100L/min

4,设备的主要配置

序号元件名称品牌

1PLC日本三菱

2编码器欧姆龙

3触摸屏信捷

4直线导轨台湾HWIN

5电磁阀朝田

6油泵组件朝田

7油缸选配进口密封圈

8光电开关施耐德

9空气开关施耐德

10交流接触器施耐德

11中间继电器施耐德

12轴承哈、瓦、洛

13焊机松下

5,客户负责事宜

5-1,产品需加注的油料:

(1) 煤油               10 Kg;

(2) 液压油(L-HM46)  450 Kg;

5-2,安装用设备及工具:

(1) 厂房中应有10吨吊车(若为行车应配操作工);

(2) 冲击钻(能安装冲击钻头φ22);

(3) 冲击钻头φ10、φ14、φ22;

(4) 200框式水平仪(精度要求0.02mm/m);

(5) 撬杠(长度1-1.5m);

(6) 切割机;

(7) 电焊机及操作工;

(8) 气泵(气压0.8Mpa,0.5m3/min)。

5-3,安装、调试需要的材料和其他事项:

(1) 卷料  1-2卷(用于调试和终验收);

(2) 找平用斜垫铁和平垫铁;

(3) 按基础条件图做好设备基础,并注意坑内防水处理;

(4) 将电源线引到设备电控柜进线接线端子(三相五线制---3相+中线+地线,导线截面≥16mm2)。
