全新波纹片生产线厂家

您的当前位置: 首 页 >> 产品中心 >> 全新波纹片生产线

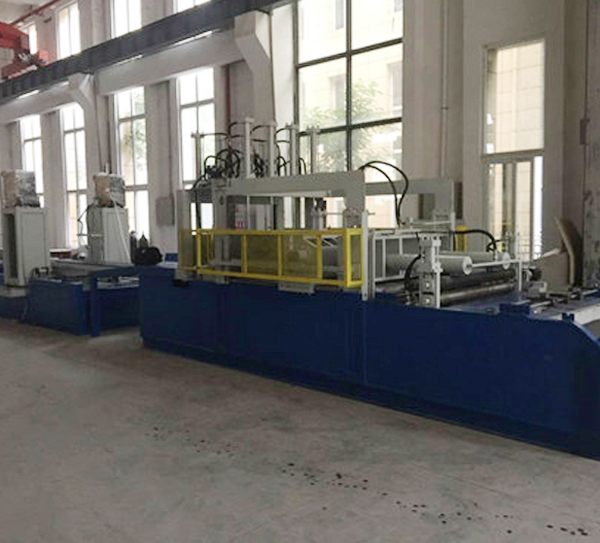

全新波纹片生产线厂家

  • 所属分类:全新波纹片生产线

  • 点击次数:
  • 发布日期:2020/06/09
  • 在线询价
  • 详细介绍

设备的主要结构及功能

2-1,该设备主要由放料机、导向机构、液压成型、液压剪断、自动焊接等部件组成,床身为全钢板焊接结构。

2-2,放料架采用液压自动胀芯式主动放料结构,可自动夹紧卷料并定心;并带压料臂可防止卷料散开。适应卷料内径为470-520mm,卷料宽度1300mm,可载重5吨。放料启停有光电检测开关控制。另设有开卷送料压辊,此辊安装在一个摆臂上,通过油缸使摆臂摆动从而使开卷机送料压辊压向主轴上的料卷,保证卷料在旋转过程中部松散。

2-3,导向部分采用两边滚动的结构,在机床的整个长度方向上设有三处导向定位,导向宽度可调,调节方式为左右旋丝杆自定心方式,调节范围300-1300mm。进料侧有液压压料装置,可根据程序设定夹紧,送料或松开。

2-4,液压成型部件主运动导向(前后运动)的导轨采用HGH45直线滚动导轨,模板的上下运动采用钢轨。前模推架宽高比大于1.3:1;后模板(压住材料后不前后运动的模板)处设有可调支撑,可在成型不同宽度的波纹板时调节支撑点。

2-5,液压剪断部件用于波纹板得切断并折出90°翻边。剪刀上下运动由电磁阀控制,另加齿轮齿条同步机构。剪刀可以在前后方向移动(行程为200mm),以便在成型机继续工作时跟随并定位于两组波纹板间的要求位置。且可以根据不同产品的要求,选择折边或不折边。

2-6,波纹片自动焊机:在此单机上完成波翅端头焊接。主要包括两个可调幅宽的滑台组成,每个滑台上装有波纹板定位机构,一对焊钳口、一套焊枪及其行走机构和一套加强杆定位夹紧机构。另配两台气体保护焊机。两滑台分别装在两侧的滚动导轨上,通过幅宽调整手轮转动左右旋丝杠,传动滑台对中移动以适应不同宽度的波纹板。焊枪行走机构是由伺服电机驱动的,波纹板定位、焊钳口定位夹紧机构均由气缸驱动

2-7,电气部分:采用PLC及触摸屏数字自动控制加手动控制方式。自动控制可直接输入参数设定每片波数、波高、节距、两端长度、焊接速度等;手动控制可实现两地控制。长度方向上的定位采用编码器数字控制。系统可实现快进,工进,保压及快退的控制要求,保压时间可在0-10秒间可调。

2-8,液压部分:双泵双电机,总功率28KW;压力可调,且有当前压力、温度显示的仪表。大泵为低压高流量,小泵为高压低流量,当系统压力达到一定程度后,大泵自动卸荷。在无动作时系统全部卸荷。有效总流量大于120L/min,配水冷装置,



3,产品的主要技术参数

原材料材质SPCC,ST12,ST13,ST14冷轧板

波翅宽度300-1300mm

波翅高度50-390mm

波翅加强筋槽数限制数量2个(根据用户需要)

波翅节距45≤mm

波纹板材厚度1.0-1.75mm

波翅节距误差±0.25mm

成型及焊接速度3~4波/分钟

波翅内腔缝隙6mm

设备总功率约45kW(含两台焊机)

设备总重量约20T

气源气压0.8Mpa

耗气量100L/min

4,设备的主要配置

序号元件名称品牌

1PLC日本三菱

2编码器欧姆龙

3触摸屏信捷

4直线导轨台湾HWIN

5电磁阀朝田

6油泵组件朝田

7油缸选配进口密封圈

8光电开关施耐德

9空气开关施耐德

10交流接触器施耐德

11中间继电器施耐德

12轴承哈、瓦、洛

13焊机松下

5,客户负责事宜

5-1,产品需加注的油料:

(1) 煤油               10 Kg;

(2) 液压油(L-HM46)  450 Kg;

5-2,安装用设备及工具:

(1) 厂房中应有10吨吊车(若为行车应配操作工);

(2) 冲击钻(能安装冲击钻头φ22);

(3) 冲击钻头φ10、φ14、φ22;

(4) 200框式水平仪(精度要求0.02mm/m);

(5) 撬杠(长度1-1.5m);

(6) 切割机;

(7) 电焊机及操作工;

(8) 气泵(气压0.8Mpa,0.5m3/min)。

5-3,安装、调试需要的材料和其他事项:

(1) 卷料  1-2卷(用于调试和终验收);

(2) 找平用斜垫铁和平垫铁;

(3) 按基础条件图做好设备基础,并注意坑内防水处理;

(4) 将电源线引到设备电控柜进线接线端子(三相五线制---3相+中线+地线,导线截面≥16mm2)。
