全新波纹片生产线

  • 所属分类:全新波纹片生产线

  • 点击次数:
  • 发布日期:2019/05/07
  • 在线询价
  • 详细介绍

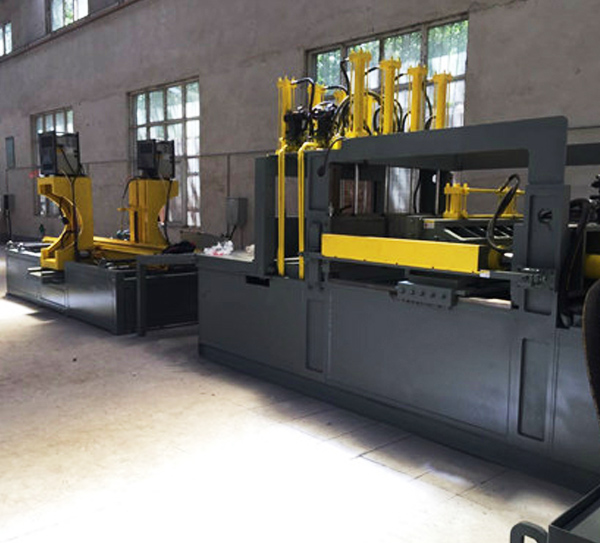

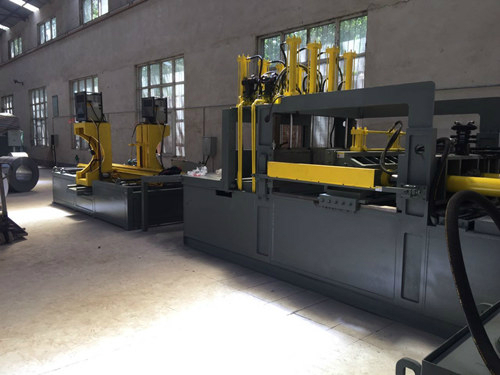

设备的主要结构及功能

2-1,该设备主要由放料机、导向机构、液压成型、液压剪断、自动焊接等部件组成,床身为全钢板焊接结构。

2-2,放料架采用液压自动胀芯式主动放料结构,可自动夹紧卷料并定心;并带压料臂可防止卷料散开。适应卷料内径为470-520mm,卷料宽度1300mm,可载重5吨。放料启停有光电检测开关控制。另设有开卷送料压辊,此辊安装在一个摆臂上,通过油缸使摆臂摆动从而使开卷机送料压辊压向主轴上的料卷,保证卷料在旋转过程中部松散。

2-3,导向部分采用两边滚动的结构,在机床的整个长度方向上设有三处导向定位,导向宽度可调,调节方式为左右旋丝杆自定心方式,调节范围300-1300mm。进料侧有液压压料装置,可根据程序设定夹紧,送料或松开。

2-4,液压成型部件主运动导向(前后运动)的导轨采用HGH45直线滚动导轨,模板的上下运动采用钢轨。前模推架宽高比大于1.3:1;后模板(压住材料后不前后运动的模板)处设有可调支撑,可在成型不同宽度的波纹板时调节支撑点。

2-5,液压剪断部件用于波纹板得切断并折出90°翻边。剪刀上下运动由电磁阀控制,另加齿轮齿条同步机构。剪刀可以在前后方向移动(行程为200mm),以便在成型机继续工作时跟随并定位于两组波纹板间的要求位置。且可以根据不同产品的要求,选择折边或不折边。

2-6,波纹片自动焊机:在此单机上完成波翅端头焊接。主要包括两个可调幅宽的滑台组成,每个滑台上装有波纹板定位机构,一对焊钳口、一套焊枪及其行走机构和一套加强杆定位夹紧机构。另配两台气体保护焊机。两滑台分别装在两侧的滚动导轨上,通过幅宽调整手轮转动左右旋丝杠,传动滑台对中移动以适应不同宽度的波纹板。焊枪行走机构是由伺服电机驱动的,波纹板定位、焊钳口定位夹紧机构均由气缸驱动

2-7,电气部分:采用PLC及触摸屏数字自动控制加手动控制方式。自动控制可直接输入参数设定每片波数、波高、节距、两端长度、焊接速度等;手动控制可实现两地控制。长度方向上的定位采用编码器数字控制。系统可实现快进,工进,保压及快退的控制要求,保压时间可在0-10秒间可调。

2-8,液压部分:双泵双电机,总功率28KW;压力可调,且有当前压力、温度显示的仪表。大泵为低压高流量,小泵为高压低流量,当系统压力达到一定程度后,大泵自动卸荷。在无动作时系统全部卸荷。有效总流量大于120L/min,配水冷装置,
